| 加工定制：否 | 品牌：Swagelok | 型号：SS-810-61 |
| 标准类型：美标 | 标准编号：ASTM | 适用范围：气体，液体 |
| 样品或现货：现货 | 是否标准件：标准件 | 规格：SS-200-61/SS-400-61/SS-810-61 |

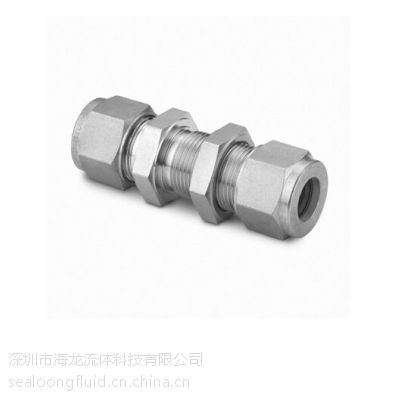

Swagelok卡套穿板接头
概述：
卡套接头由三部分组成：接头本体、卡套、螺母。当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。其安装简便，耐压高，故而得到广泛应用。
特点和优点：
卡套接头尺寸规格：1/16” 到 2”，2 mm 到50 mm；
304，316不锈钢以及合金钢等多种材质可选，接口有卡套、螺纹、焊接等多种形式可选；
零部件加工精度高，确保卡套和无缝管子变形精准；
经硬化和抛光的螺纹延长了接头的寿命，避免阴阳螺纹的咬合；
卡套接头螺母螺纹镀银，可有效减少与接头本体螺纹的摩擦系数；
弯头通道圆弧连接，确保流体平稳流动；
每个卡套接头都刻有尺寸、材料和炉号；
卡套接头拆卸和重新坚固方便；
卡套接头具有连接牢靠、耐压能力高、耐温性、密封性和反复性好、安装检修方便、工作***。
工作原理
卡套接头的工作原理是将钢管插入卡套内，利用卡套螺母锁紧，抵触卡套，切入管子而密封。它与钢管连接时不需焊接，有利于防火、防爆和高空作业，并能消除焊接不慎带来的弊端。因而它是炼油、化工、石油、天然气、食品、制药、仪器仪表等系统自控装置管路中的一种较为***的连接件。适用于油、气、水等介质管路连接。
参数指标：
制造标准：ASTM
公称压力：压力从真空至60000PSI,(413MPa)
适用温度：≤540℃
适用介质：油、水、气等非腐蚀性或有腐蚀性介质
制造材料：304, 304L, 316, 316L, 2205双相钢, 2507超级双相钢等
配管：Φ2～Φ50的精度级无缝钢管
穿板接头
SS-200-61
SS-300-61
SS-400-61
SS-600-61
SS-810-61
SS-1210-61
SS-1610-61
SS-4M0-61
SS-6M0-61
SS-8M0-61
SS-10M0-61
SS-12M0-61
SS-14M0-61
SS-15M0-61
